RAU交叉滚子轴承

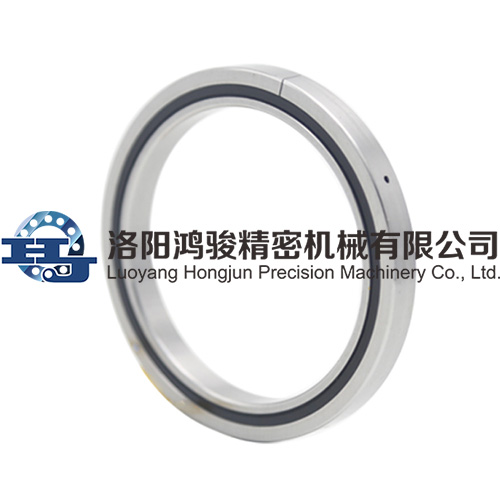

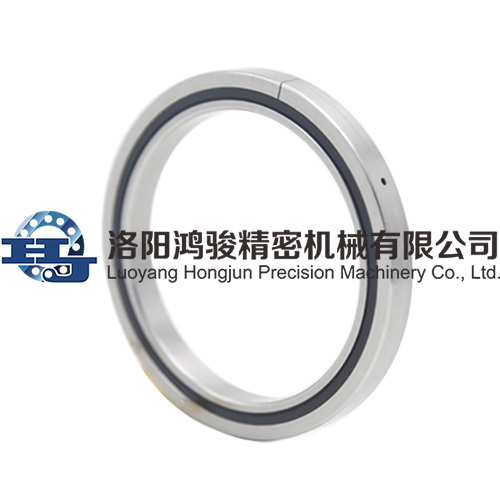

RAU交叉圆柱滚子轴承(内外圈整体、超薄)

RAU型交叉圆柱滚子轴承,此型号是将HRB型内外圈厚度减小到极限的紧凑型,最适合于需要重量轻、紧凑设计的部位,列如机器人和机械手旋转部位,并且能够适用于内圈

和外圈旋转的场合。

交叉圆柱滚子轴承的结构分为外圈分体、内圈整体;外圈整体、内圈分体和外圈内圈均为整体三种形式,滚动体为圆柱滚子,互为90°垂直排列在V型滚道中,滚子之间由隔离块隔开。这种结构使得单个轴承就可以承受轴向载荷、径向载荷和倾覆力矩等各方面的载荷。同时,由于外形尺寸被最大的微型化,且轴承又具有很高的刚性和旋转精度以及复合承载能力,所以最适合于工业用机器人的关节部或旋转部、加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗机器、测量仪等场合应用。

参数:

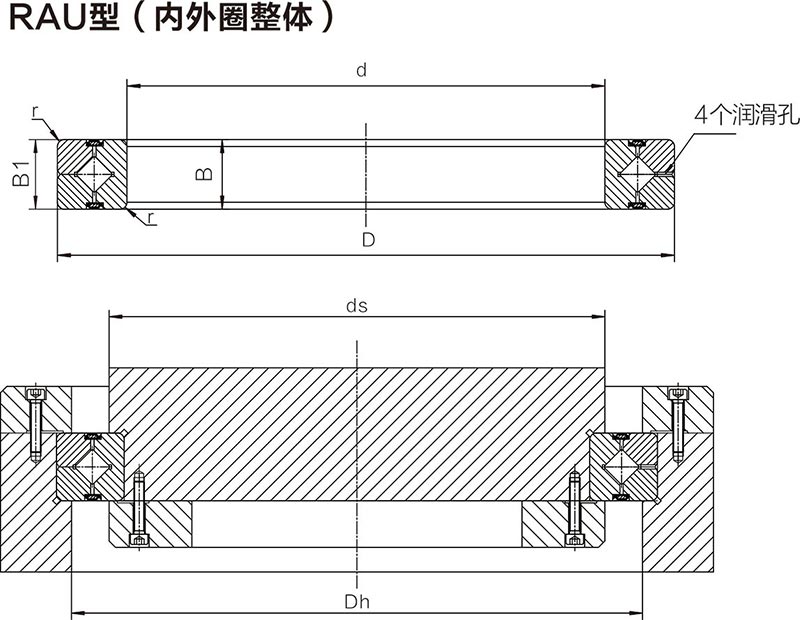

RAU交叉滚子轴承(图1)

RAU型(内外圈整体、超薄)单位:mm
公称型号主要尺寸轴肩尺寸基本额定载荷(径向)质量
内径外径滚子节圆直径高度倒角CrCor
dDDpwB  B1rmindsDhkNkNkg
RAU500850665780.553.560.55.17.190.08
RAU600860766780.563.570.55.688.680.09
RAU700870867780.573.580.55.989.80.1
RAU800880968780.583.590.56.3711.30.11
RAU9008901069780.593.5100.56.7612.40.12
RAU1000810011610780.5103.5110.57.1513.90.14
RAU1100811012611780.5113.5120.57.45150.15
RAU1200812013612780.5123.5130.57.8416.50.17
RAU1300813014613780.5133.5140.57.9417.60.18
RAU1400814015614780.5143.5150.58.3319.10.19
RAU1500815016615780.5153.5160.58.8220.60.2
RAU16013160186172130.816517923.344.90.59
RAU17013170196182130.817518923.546.50.64
RAU18013180206192130.818519924.549.80.68
RAU19013190216202130.819520924.951.50.69
RAU20013200226212130.820521925.854.70.71
