RU系列交叉圆柱滚子轴承(内外圈整体、带安装孔)

RU系列交叉圆柱滚子轴承,由于外圈和内圈都有安装孔,安装时不需要固定法兰和支撑座。另外,由于外圈和内圈均为整体结构,安装对性能几乎没有影响,因此能够获得稳定的旋转精度和扭矩。适用于外圈和内圈旋转的场合。

交叉圆柱滚子轴承的结构分为外圈分体、内圈整体;外圈整体、内圈分体和外圈内圈均为整体三种形式,滚动体为圆柱滚子,互为90°垂直排列在V型滚道中,滚子之间由隔离块隔开。这种结构使得单个轴承就可以承受轴向载荷、径向载荷和倾覆力矩等各方面的载荷。同时,由于外形尺寸被最大的微型化,且轴承又具有很高的刚性和旋转精度以及复合承载能力,所以最适合于工业用机器人的关节部或旋转部、加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗机器、测量仪等场合应用。

参数:

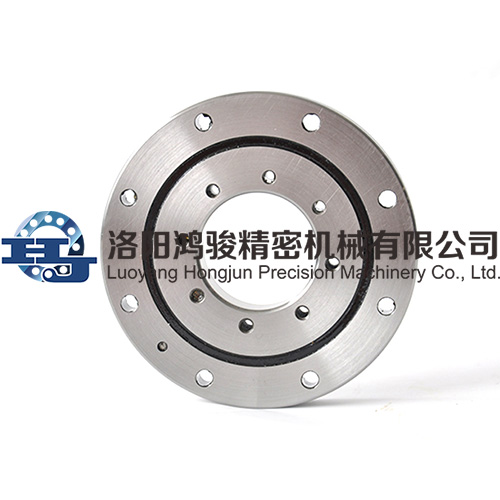

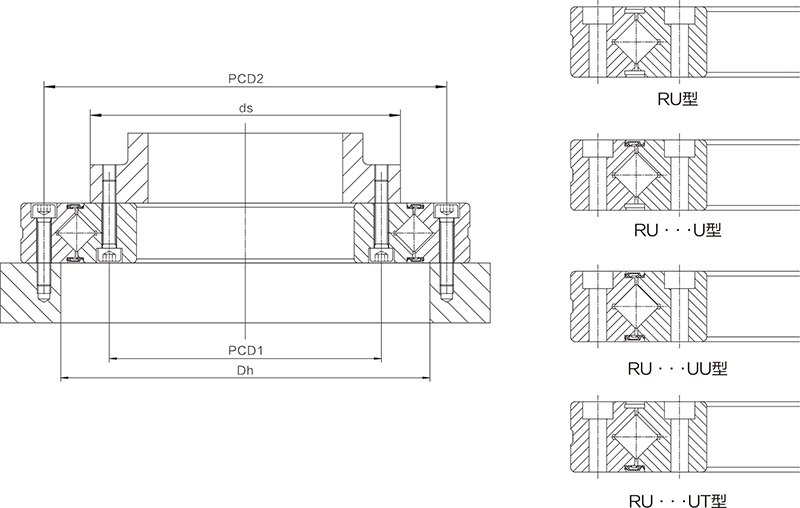

RU交叉滚子轴承(图1)

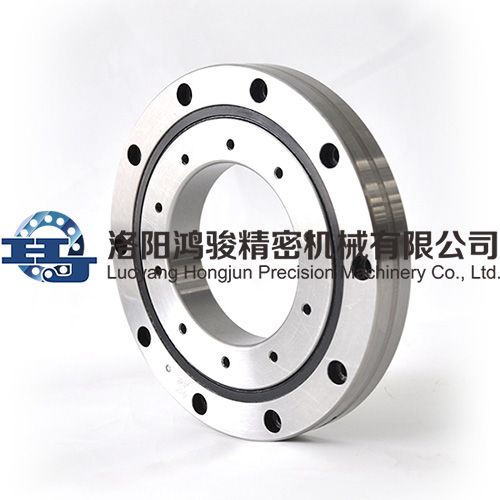

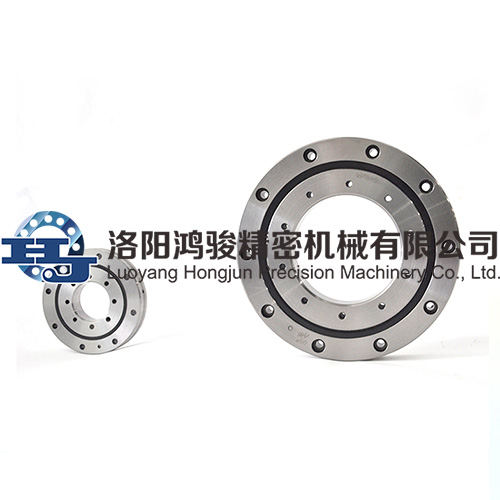

RU交叉滚子轴承(图2)

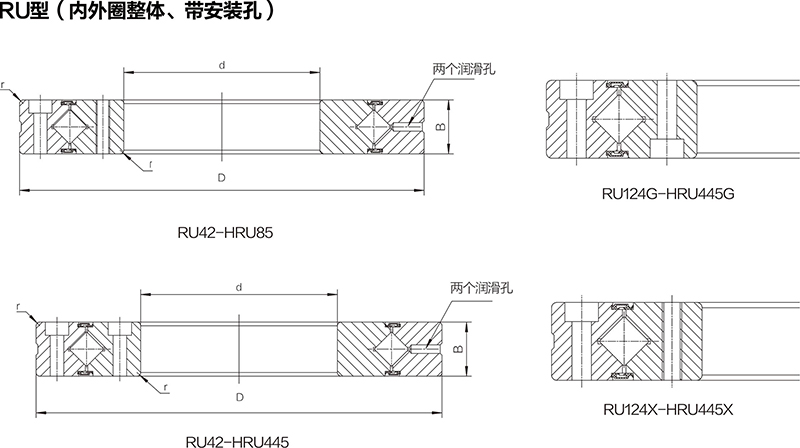

RU型(内外圈整体、带安装孔)单位:mm
公称型号主要尺寸轴肩尺寸基本额定载荷(径向)质量内圈外圈
内径外径滚子节圆直径高度倒角CrCor安装孔中心径
    PCD1
安装孔尺寸安装孔中心径
    PCD2
安装孔尺寸
dDDpwB  B1rmindsDhkNkNkg
RU28105227.380.32429.52.92.40.12164-M3贯通426-Φ3.4贯通Φ6.5沉孔深度3.2
RU42207041.5120.637477.358.350.29286-M3贯通576-Φ3.4贯通Φ6.5沉孔深度3.2
RU66359566150.6597417.522.30.62458-M4贯通838-Φ4.5贯通Φ8沉孔深度4.3
RU855512085150.6799320.329.51658-M5贯通1058-Φ5.5贯通Φ9.5沉孔深度5.6
RU  124(G)8016512422111413433.150.92.69710-Φ5.5通孔Φ9.5沉孔深度5.414810-Φ5.5贯通Φ9.5沉孔深度5.4
RU 124X10-M贯通
RU  148(G)90210148251.513316249.176.84.911212-Φ9通孔Φ14沉孔深度8.618712-Φ9贯通Φ14沉孔深度8.6
RU  148X12-M8贯通
RU  178(G)115240178281.516119580.31356.813912-Φ9通孔Φ14沉孔深度8.621712-Φ9贯通Φ14沉孔深度8.6
RU  178X12-M8贯通
RU  228(G)160295227.535220824610417311.418412-Φ11通孔Φ17.5沉孔深度10.827012-Φ11贯通Φ17.5沉孔深度10.8
RU  228X12-M10贯通
RU  297(G)210380297.3402.527232015628121.324016-Φ14通孔Φ20沉孔深度12.835016-Φ14贯通Φ20沉孔深度12.8
RU  297X16-M12贯通
RU  445(G)350540445.4452.541747322247335.438524-Φ14通孔Φ20沉孔深度12.850524-Φ14贯通Φ20沉孔深度12.8
RU  445X24-M12贯通
